Обзор и тестирование процессорного кулера Arctic Freezer 36 A-RGB

Тестируем стильный кулер с чёрным радиатором и парой 120-мм вентиляторов с подсветкой. Конструкция кулера стандартная, но есть несколько интересных решений, выделяющих Freezer 36 из серой массы себе подобных, а площадь радиатора так и вовсе рекордная для однобашенных кулеров

Сегодня мы познакомим вас с необычным башенным кулером компании Arctic – Freezer 36 A-RGB. Необычен он тем, что сочетает в себе, пожалуй, всё лучшее, что можно придумать в однобашенных моделях процессорных кулеров. Это и радиатор большой площади, и четыре тепловые трубки с прямоконтактным основанием без зазоров, и оригинальное крепление с прижимной рамкой, и сразу два вентилятора с «закольцованной» крыльчаткой и подсветкой, и даже термопаста Arctic MX-6. Такое впечатление, что инженеры Arctic решили выжать из кулера однобашенной конструкции максимум, пусть даже и вышло это дороже моделей конкурентов. Удался ли такой эксперимент и каковы эффективность «Фризера» с уровнем шума, мы узнаем из данного материала.

Обзор кулера Arctic Freezer 36 A-RGB

Спецификации и стоимость

Коробки и комплект поставки

Картонная коробка Arctic Freezer 36 A-RGB отличается компактностью и информативностью. Лицевую сторону украшает схематичное изображение кулера с названием модели и поддерживаемыми сокетами, а на обратной приведены полные характеристики системы охлаждения.

Стоит уделить внимание и основанию коробки, где указана версия кулера (в нашем случае уже четвёртая), правда, чем именно различаются модификации Freezer 36, нам найти не удалось.

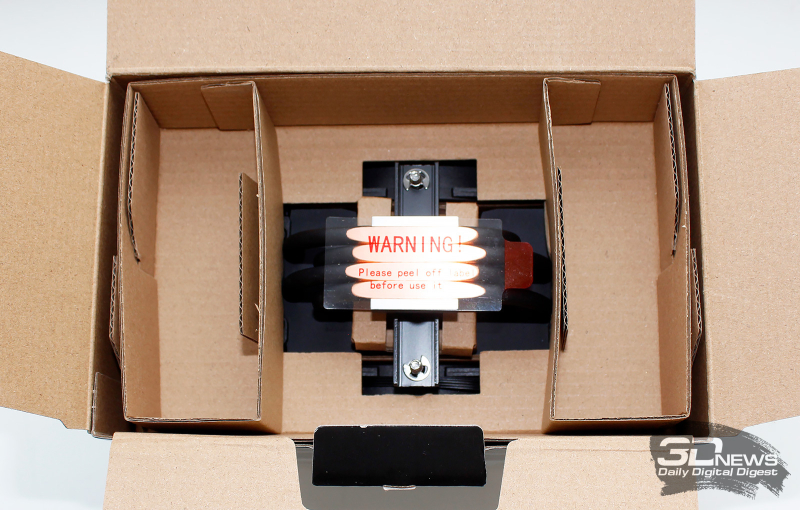

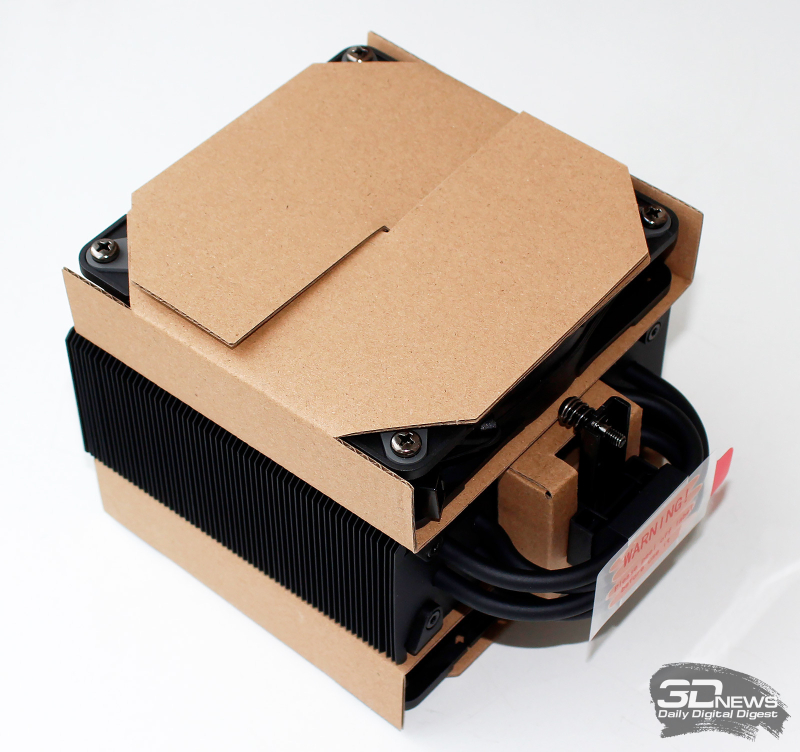

Интересно, что в упаковке системы охлаждения Arctic не используют вспененный полиэтилен, защищая свой кулер только картонными вставками.

Такую же дополнительную защиту из картона получили и вентиляторы Arctic.

Предположим, что использование такой упаковки продиктовано экологическими требованиями. Тем не менее за сохранность устройства внутри основной коробки беспокоиться не приходится.

В комплект поставки Freezer 36 A-RGB входят две пластиковые опоры для AMD, прижимная рамка для Intel и ключ с винтами к ней, наклейка с логотипом Arctic и маленький шприц фирменной термопасты MX-6.

Кулер производится в Китае. Официальная гарантия Arctic на этот кулер составляет 6 лет, однако в России предоставляется гарантия сроком два года. Розничная стоимость Freezer 36 A-RGB составляет 3 299 рублей, что для однобашенного кулера весьма недёшево. Кстати, рекомендованная стоимость кулера составляет 51 евро. Впрочем, не будем делать скоропалительных выводов, может быть, кулер целиком и полностью оправдывает эту сумму.

Конструкция радиатора и вентилятор

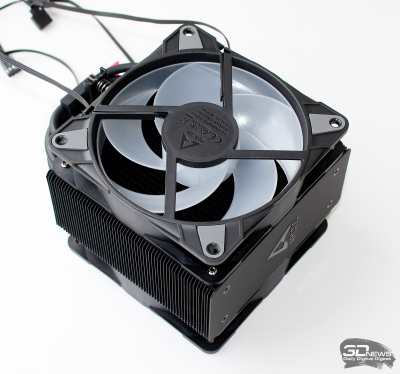

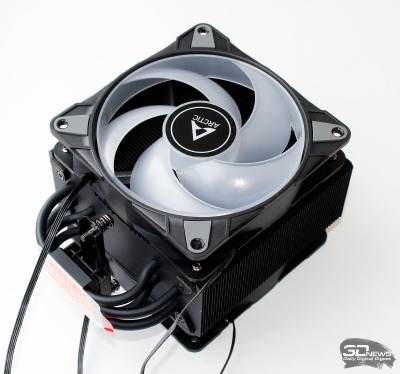

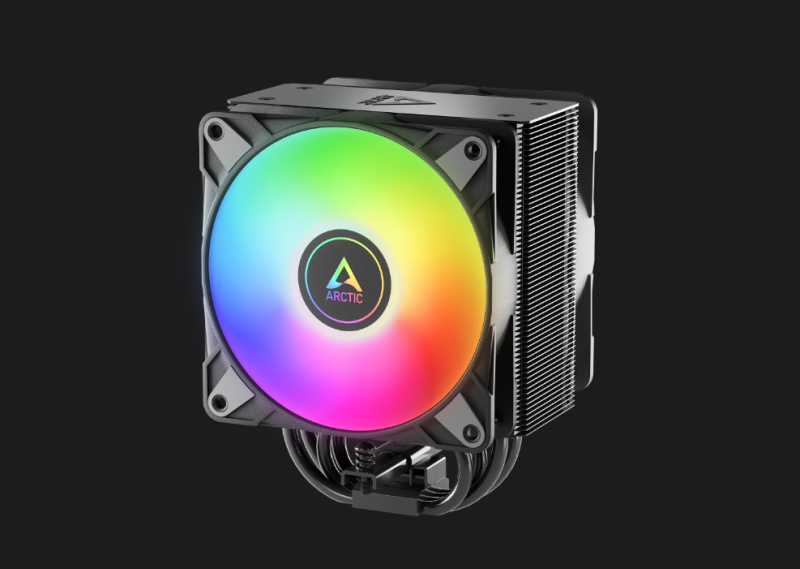

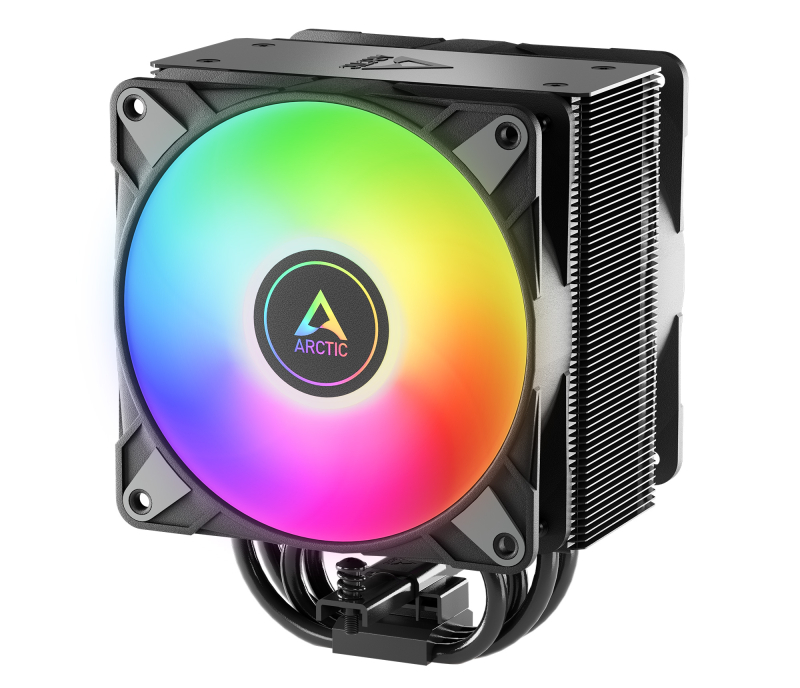

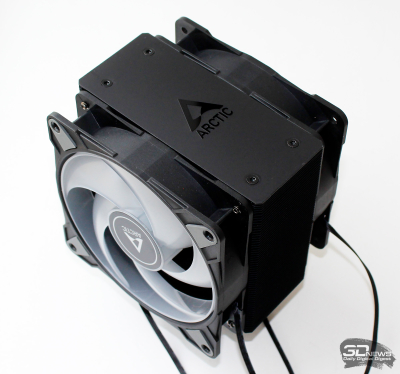

Arctic Freezer 36 A-RGB представляет собой кулер башенной конструкции с двумя вентиляторами. Выглядит система охлаждения весьма привлекательно благодаря полностью лаконично-чёрному радиатору и белым матовым крыльчаткам вентиляторов. Сверху на радиаторе установлена металлическая крышка с логотипом компании-производителя.

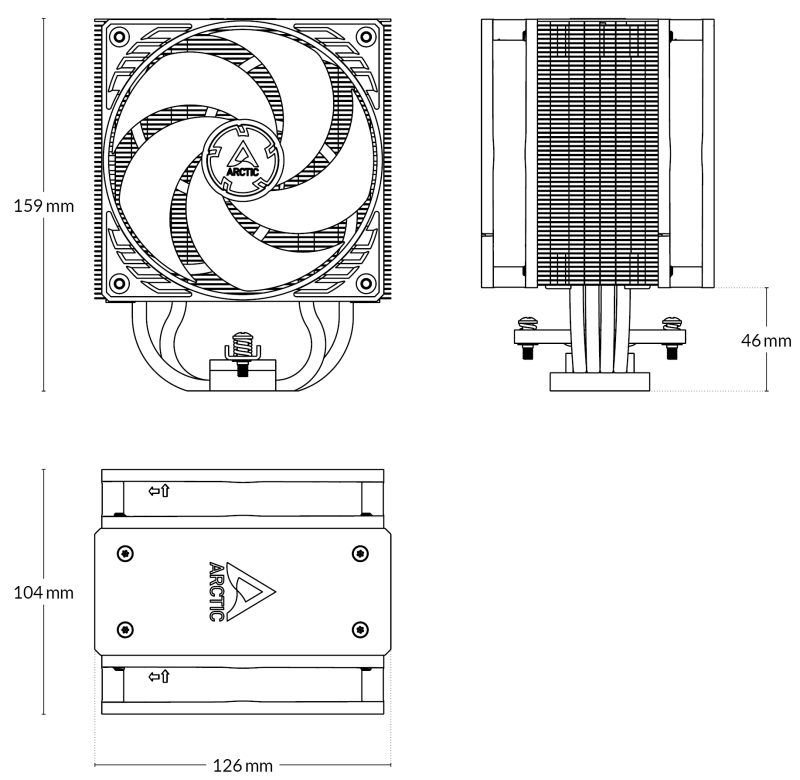

Габариты устройства практически стандартны для систем охлаждения данного класса. Его высота равна 159 мм, ширина – 126 мм, а глубина – 104 мм.

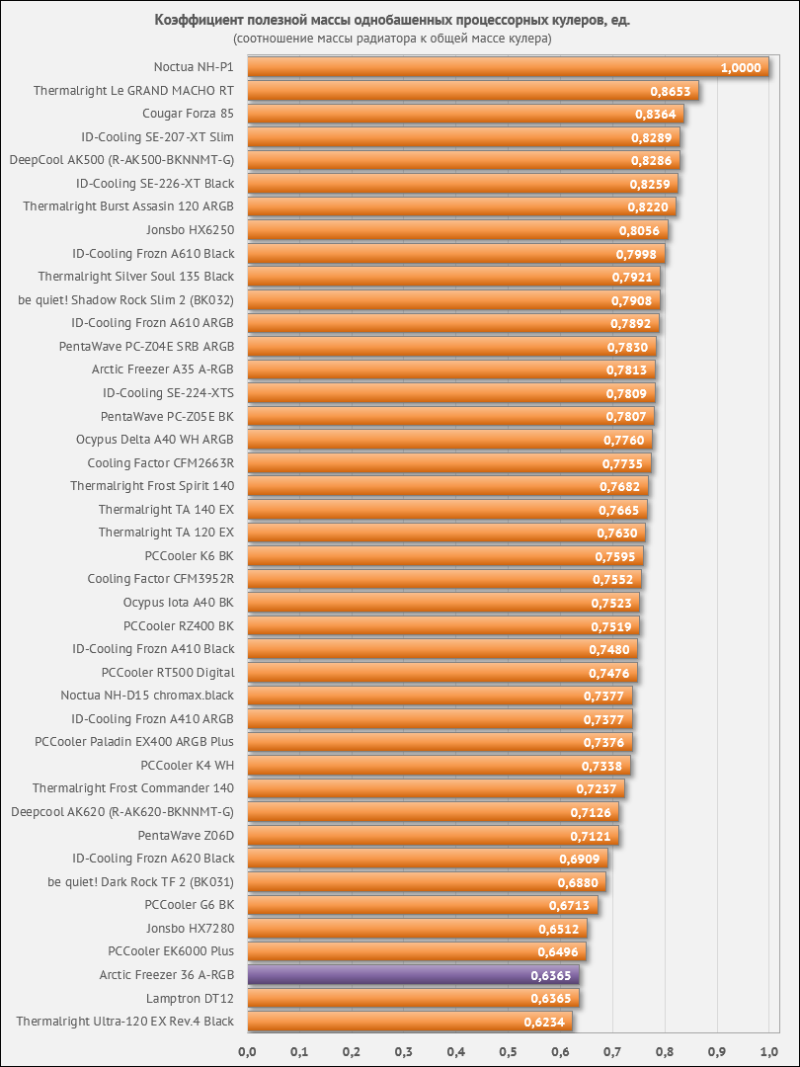

Общая масса Arctic Freezer 36 A-RGB равна 916 граммам, а масса радиатора без вентиляторов составляет 583 грамма. Таким образом, коэффициент полезной массы здесь равен 0,6365 единицы, поэтому на диаграмме среди однобашенных моделей Freezer 36 A-RGB расположился практически в самом низу, в соседстве с другими кулерами, также оснащёнными двумя вентиляторами.

Радиатор установлен на тепловых трубках строго вертикально, то есть без смещения по ходу движения воздушного потока. С обеих широких сторон радиатора размещены 120-мм вентиляторы с одинаковыми крыльчатками (т. е. вытяжной не реверсивный, а просто перевёрнутый).

Боковые торцы радиатора не закрыты, значит, часть воздушного потока будет выходить по бокам.

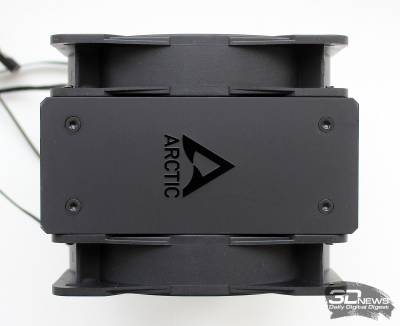

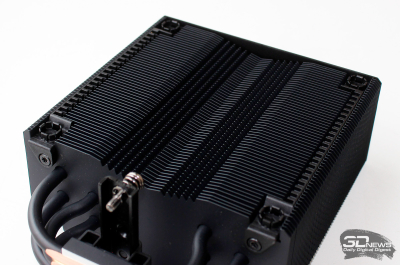

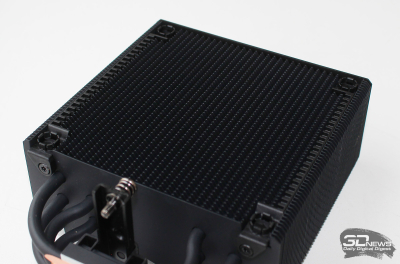

О производителе Freezer 36 A-RGB напомнит логотип на его крышке, зафиксированной винтами с шестигранной головкой.

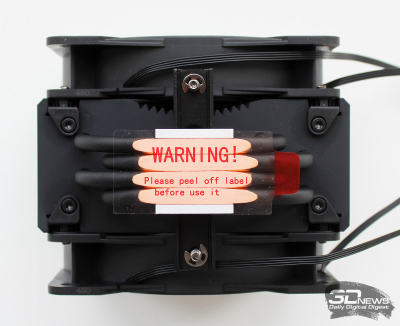

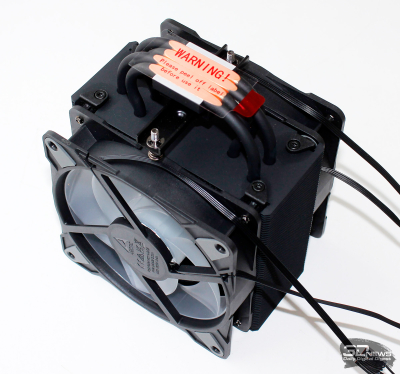

На основании радиатора плёночная наклейка с крупным предупреждением о необходимости её снятия перед установкой радиатора на процессор.

Радиатор в Arctic Freezer 36 A-RGB весьма интересный. Прежде всего, отметим масштабные оптимизации как на входе, так и на выходе воздушного потока. Спереди они выполнены в виде зубчатых торцов рёбер, предназначенных для уменьшения сопротивления воздушному потоку вентилятора и повышения эффективности кулера.

Сзади также есть зубчики, но только в центральной части радиатора и с углублением. Здесь они, вероятнее всего, способствуют снижению уровня шума. На странице поддержки кулера об этих нюансах конструкции радиатора ничего не сказано.

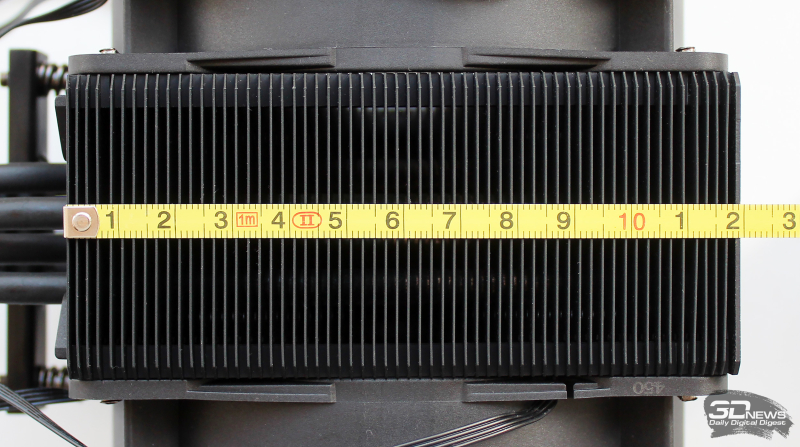

Всего в радиаторе 59 алюминиевых пластин толщиной 0,4 мм, напрессованных на тепловые трубки с межрёберным расстоянием 1,7 мм.

При таком количестве пластин и их размерах 126 × 51 мм (усреднённое значение) площадь радиатора составляет 7 456 см2, что для однобашенного кулера под 120-мм вентиляторы является рекордным значением.

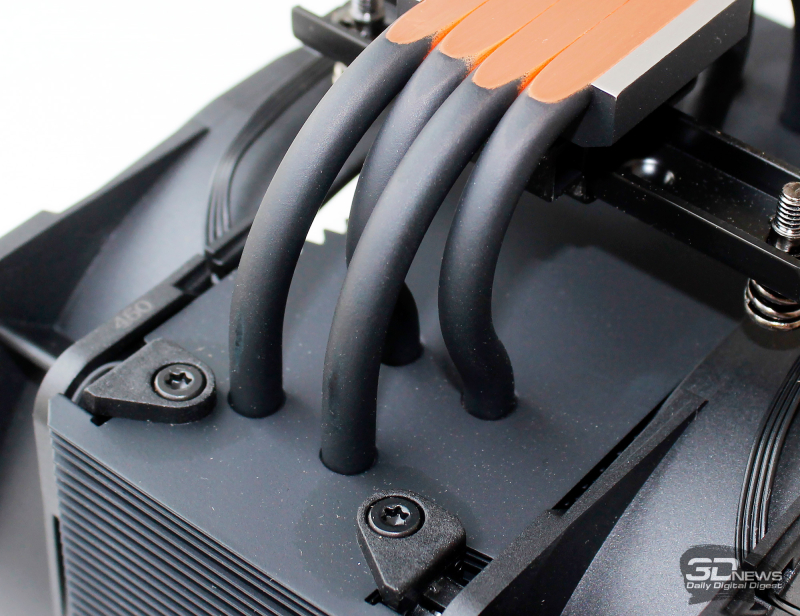

Несмотря на массивность радиатора, тепловых трубок в Arctic Freezer 36 A-RGB всего четыре. Они медные, и их диаметр равен 6 мм.

Контакт трубок с пластинами обеспечен простой опрессовкой, а радиатор они пронизывают со смещением относительно друг друга для более равномерного распределения тепла по рёбрам.

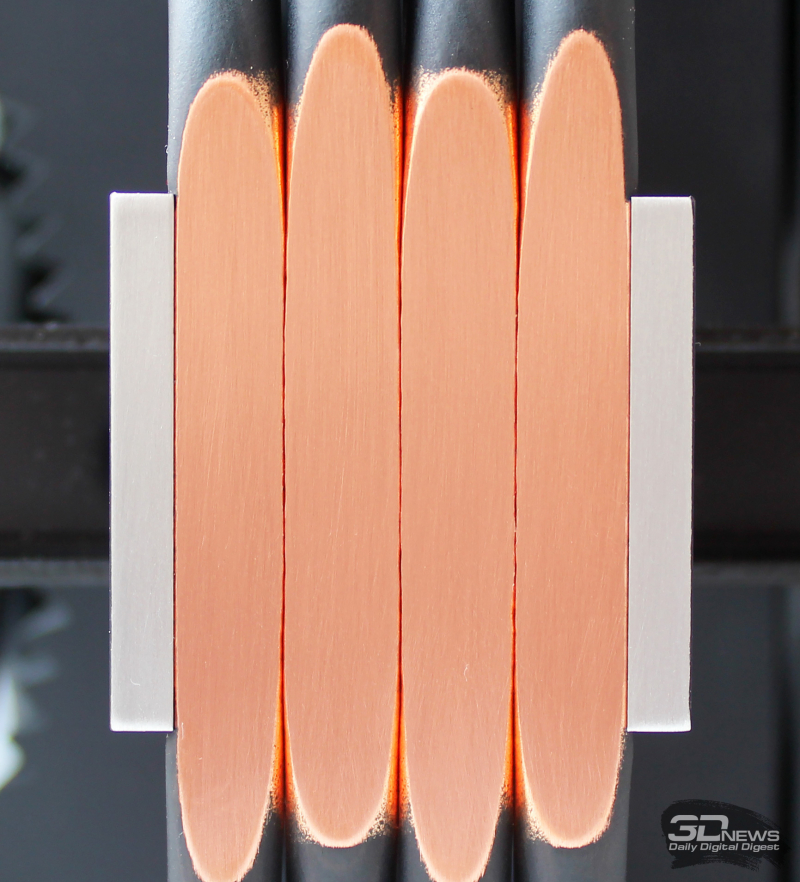

Основание выполнено по технологии прямого контакта – дёшево и сердито. Причём в Arctic Freezer 36 A-RGB трубки сплочены друг с другом вообще без зазоров, а значит, можем надеяться на наиболее эффективный теплообмен с крышками процессоров. Добавим, что размеры контактной поверхности основания равны 30 × 28 мм.

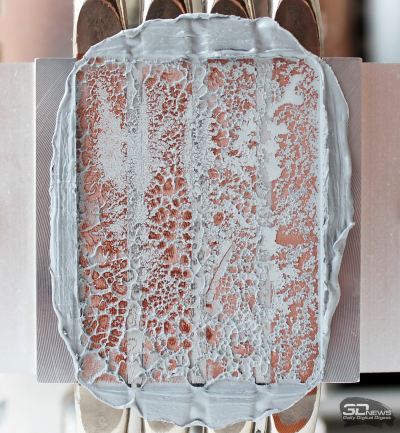

Качество обработки контактной поверхности для кулеров с прямым контактом весьма высокое, а ее ровность близка к идеалу, что даже на немного выпуклом теплораспределителе тестового процессора LGA1700 позволило получить равномерный отпечаток.

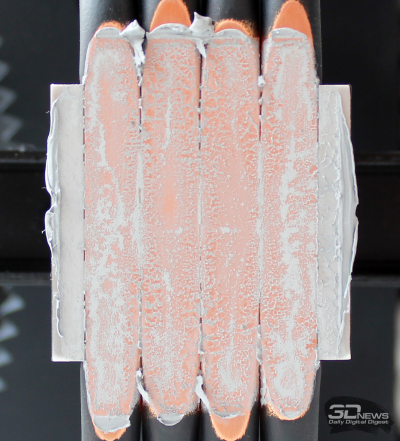

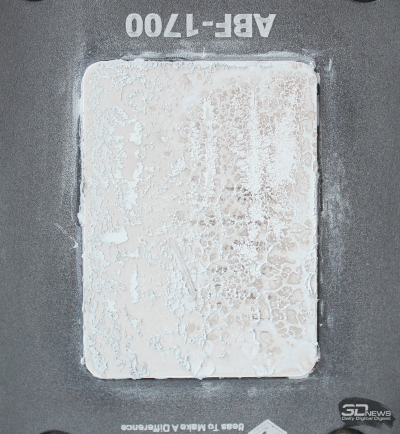

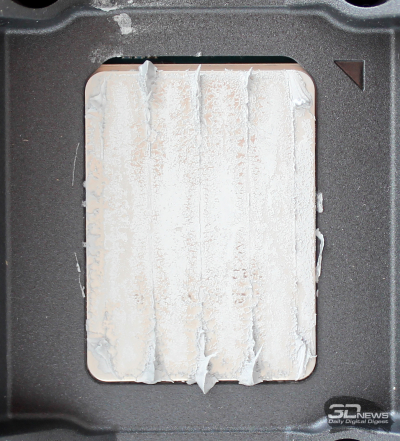

Отметим, что, судя по пятну контакта, пятая тепловая трубка для крышки LGA1700 здесь пришлась бы как нельзя кстати, а значит, и для LGA1851 и AM5 она также была бы не лишней.

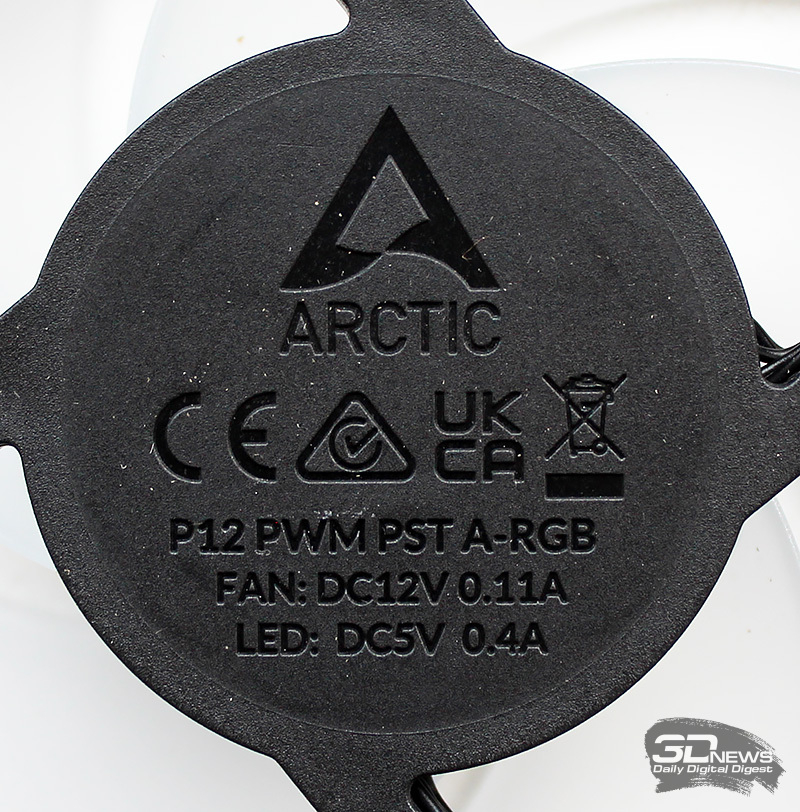

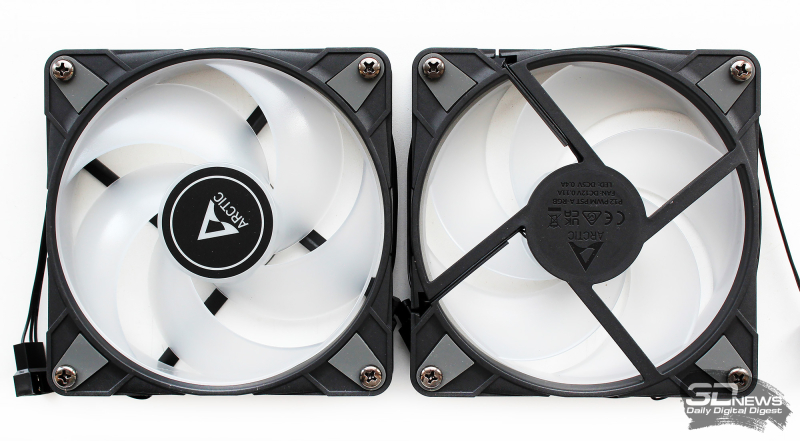

На радиаторе Freezer 36 A-RGB установлены два 120-мм вентилятора модели Arctic P12 PWM PST A-RGB. Её главное отличие –107,5-мм закольцованная крыльчатка, т. е. её лопасти не заканчиваются открытым торцом, а пристыковываются к кольцу. Такое решение, по мнению Arctic, позволяет вентилятору развивать высокое статическое давление и создавать сфокусированный воздушный поток.

Тем не менее характеристики вентилятора для его максимальной скорости 2000 об/мин выглядят скромно: воздушный поток – всего 48,8 CFM (65-80 CFM у конкурентов), статическое давление – 1,85 мм H2O (2,5-4,7 мм H2O у конкурентов), а уровень шума заявлен на отметке 0,3 сона (не сравнить). Минимальная граница скорости заявлена на уровне 200 об/мин, а при снижении PWM-сигнала до 5% вентиляторы могут полностью останавливаться.

Подшипник в вентиляторах гидродинамический, но без указания нормативного срока службы. Впрочем, если в Arctic готовы предоставить на кулер шестилетнюю гарантию, то и подшипники должны прослужить больше этого срока. Энергопотребление одного такого вентилятора на максимальной скорости равно 1,1 Вт, а стартовое напряжение – 4,5 В.

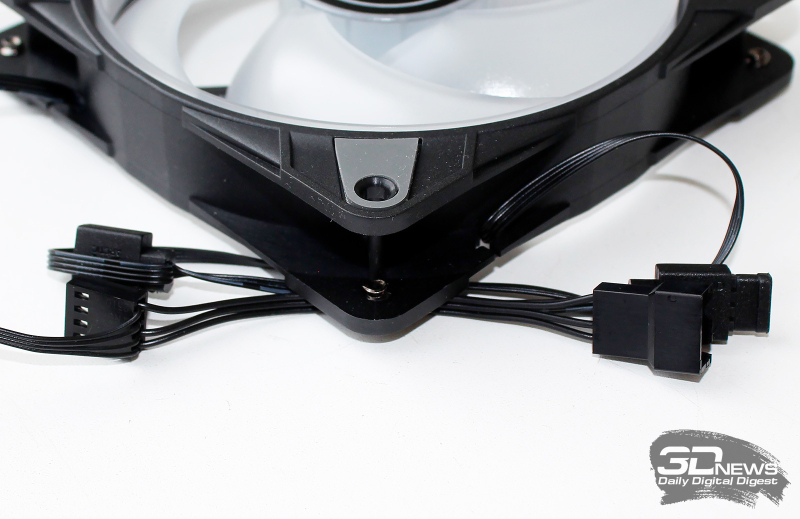

В качестве виброразвязки в углах рамок вентиляторов задействованы резиновые вставки, но с ними есть нюанс.

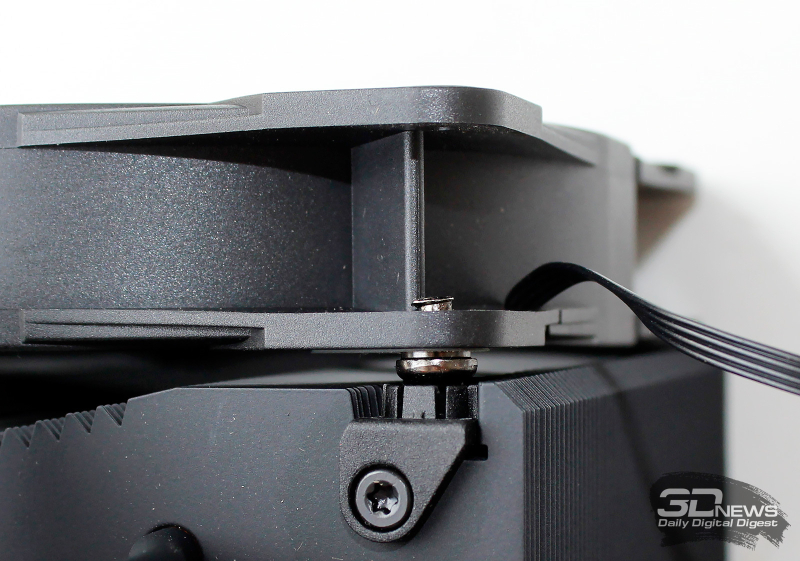

Дело в том, что установка вентиляторов на радиаторе реализована пластиковыми фиксаторами, в которые вставляются головки винтов, ввёрнутых в отверстия рамки.

Это очень удобно и просто для установки/снятия вентиляторов, однако виброразвязка при фиксации такого типа попросту не работает, крепление-то жёсткое.

Поддерживаемые платформы и процедура установки

Arctic Freezer 36 A-RGB совместим с платформами AMD Socket AM5/AM4 и Intel LGA1700/1851. Инструкции по установке доступны на странице поддержки кулера, а мы собирали его на плате с LGA1700. Особенностью установки кулера на платы для процессоров Intel является необходимость снятия штатной прижимной рамки процессорного сокета и установки на её место контактной рамки из комплекта кулера.

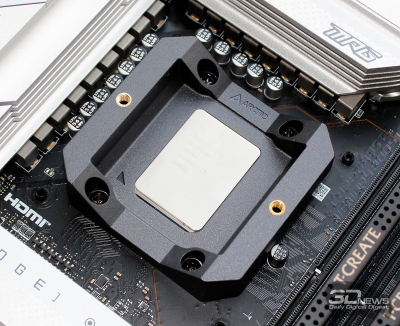

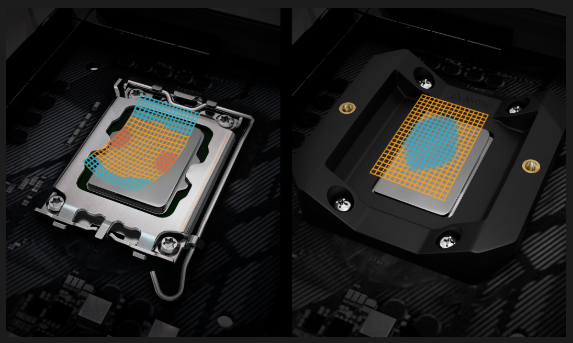

Такая контактная рамка, помимо крепления кулера, выполняет ещё одну функцию, а именно – предотвращает изгиб платы в зоне процессорного сокета, обеспечивая более равномерный прижим и эффективный теплообмен процессора с основанием кулера.

Click here to preview your posts with PRO themes ››

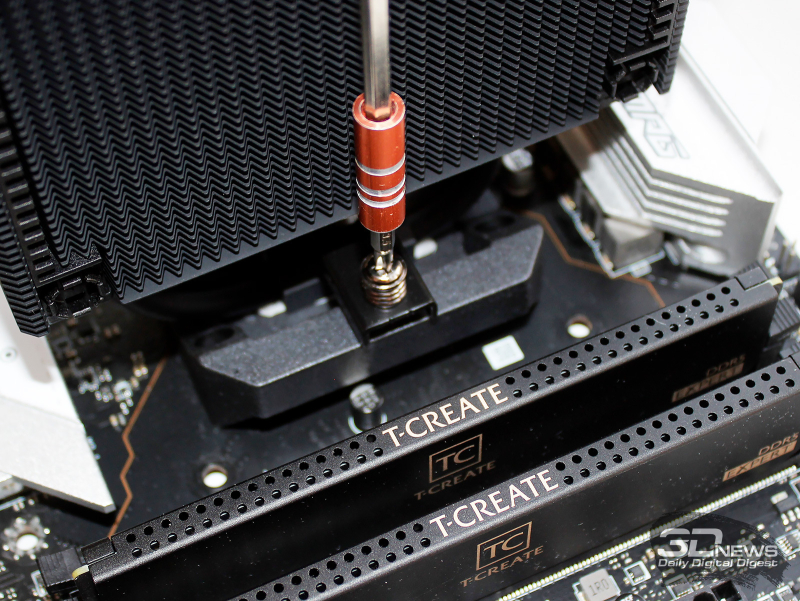

Посла монтажа рамки остаётся только установить радиатор без вентиляторов на процессор с предварительно нанесённой на него термопастой и равномерно притянуть его подпружиненными винтами.

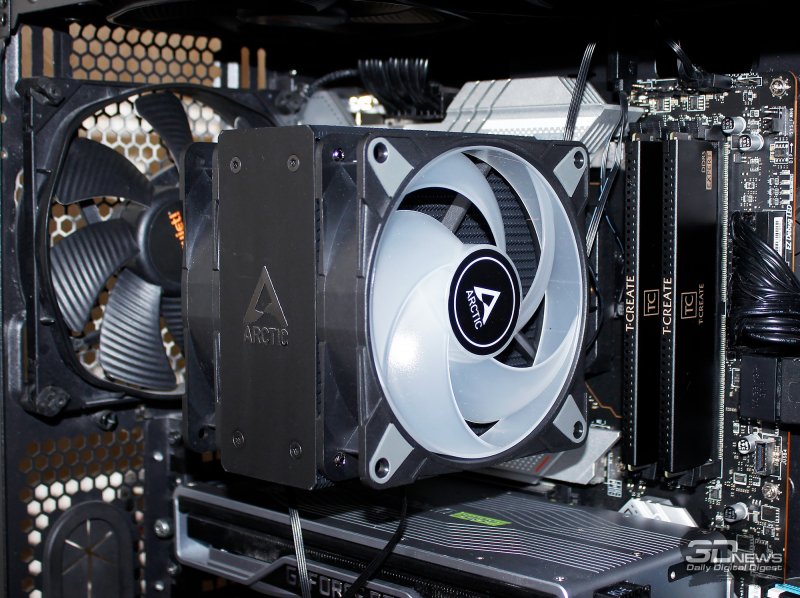

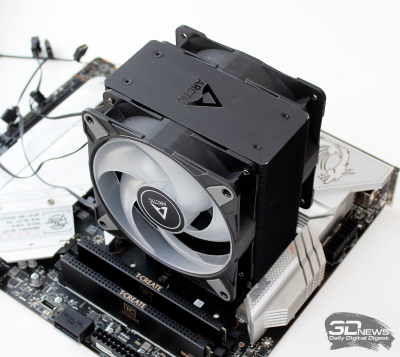

После защелкивания вентиляторов в пластиковых креплениях на радиаторе и подключения кабелей кулер готов к эксплуатации. Расстояние от нижнего края кулера до материнской платы составляет 43 мм, но даже высоким модулям оперативной памяти в первом слоте, куда они устанавливаются довольно редко, Arctic Freezer 36 A-RGB не помешает.

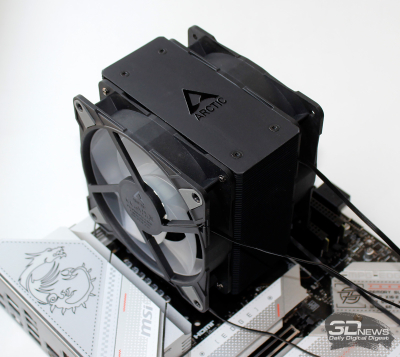

Высота установленного на процессор кулера равна 161-162 мм, то есть широкие корпуса системных блоков Arctic Freezer 36 A-RGB не понадобятся.

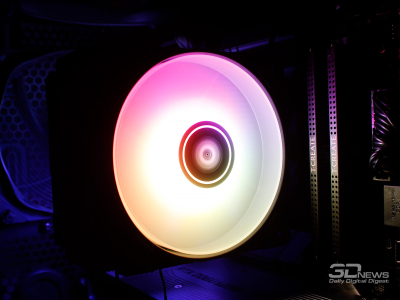

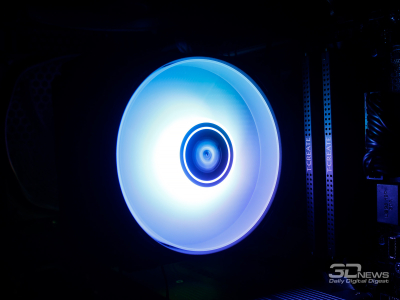

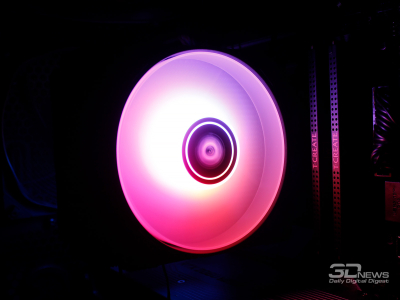

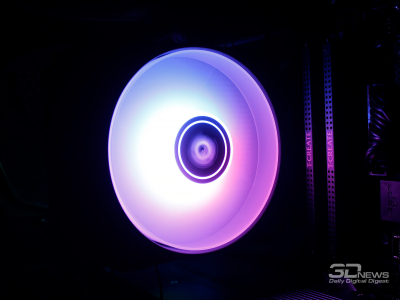

Подключение кабеля подсветки вентиляторов к ARGB-коннектору на материнской плате позволит синхронизировать подсветку с другими комплектующими в системном блоке.

Тестовая конфигурация, инструментарий и методика тестирования

Сравнение эффективности Arctic Freezer 36 A-RGB и его соперника было проведено в корпусе системного блока на следующей конфигурации:

• системная плата: MSI MPG Z790 Edge WiFi (Intel Z790, LGA1700, BIOS H.D2 от 12.08.2024);
• усилитель сокета: ID-Cooling ABF-1700;
• процессор: Intel Core i9-13900K 3,0-5,8P/2,2-4,3E ГГц (Raptor Lake, 10 нм, 8/16P+16E ядер, 36 Мбайт L3, TDP 125/253 Вт);
• термоинтерфейс: ID-Cooling Frost X45 [15,2 Вт/(м·К)];
• оперативная память: DDR5 2 × 24 Гбайт Team Group T-Create Expert (CTCED548G7200HC34ADC01), XMP 7200 МГц 34-42-42-84 CR2 при 1,4 В;
• видеокарта: NVIDIA GeForce RTX 2060 SUPER FE 8 Гбайт/256 бит, 1470-1650/14000 МГц;
• накопители:
• система и бенчмарки: Crucial T700 1 Тбайт (CT1000T700SSD3, PCIe 4.0 x4);
• бенчмарки и игры: Patriot VIPER VP4300 1 Тбайт (VP4300-1TBM28H, PCIe 4.0 x4);
• бенчмарки и игры: Netac N950E Pro 1 Тбайт (NT01N950E-001T-E4X, PCIe 3.0 x4);
• бенчмарки: Gigabyte GP-AG4500G 0,5 Тбайт (PCIe 4.0 x4);
• бенчмарки: SSTC Hammerhead P990 Pro Plus 1 Тбайт (PCIe 4.0 x4);
• хранение: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
• архивный: Samsung Ecogreen F4 HD204UI 2000,3 Гбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
• корпус: Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM: три спереди на вдув 800-1050 об/мин, два сверху на выдув 800-1020 об/мин, один сзади на выдув 800-1610 об/мин, PWM-регулировка);
• панель управления и мониторинга: Zalman ZM-MFC3;
• блок питания: Thermaltake Toughpower GF3 (1,65 кВт, 80 Plus Gold), 135-мм вентилятор).

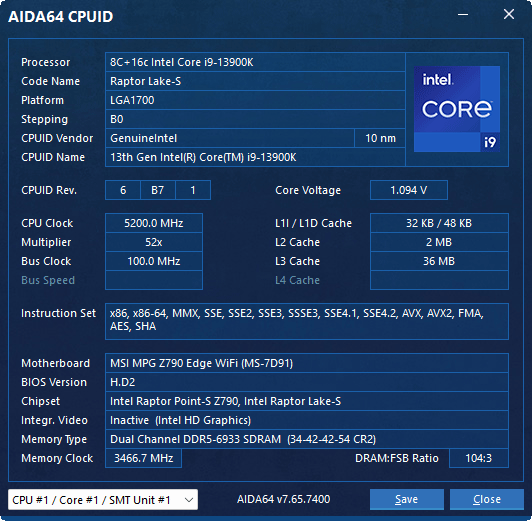

Для получения стабильных и объективно сопоставимых друг с другом результатов основные параметры процессора были зафиксированы в следующих значениях: частота BCLK – 100 МГц, множитель производительных ядер – 51, частота – 5,1 ГГц, множитель энергоэффективных ядер – 41, частота – 4,1 ГГц, напряжение Vcore – 1,065 В. В BIOS материнской платы MSI был выставлен третий уровень стабилизации напряжения на ядре процессора (CPU load-line calibration).

По данным HWiNFO64, уровень тепловыделения процессора с такими настройками достигал 220 ватт в пике нагрузки (реальный немного ниже). Эффективная частота оперативной памяти была зафиксирована на отметке 6,933 ГГц при напряжениях VDD/VDDQ 1,305/1,295 В, а её основные тайминги фиксировались в значениях 34-42-42-54 CR2 с дополнительной подстройкой вторичных и третичных таймингов. Напряжение VCCSA фиксировалось на уровне 1,055 В. Частота кольцевой шины (ring) была установлена на отметке 4,5 ГГц.

Тестирование было проведено в операционной системе Microsoft Windows 11 Pro версии 24H2 (26100.4351). Программное обеспечение, использованное для теста:

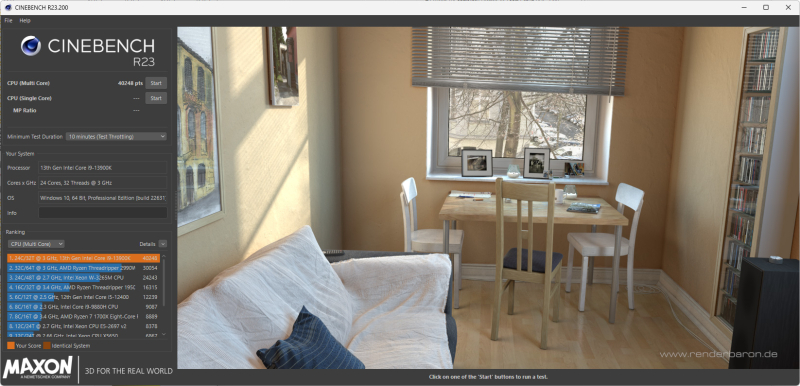

• · Cinebench R23 – для создания стресс-нагрузки на процессор (режим Test Throttling, два последовательных цикла примерно по 10 минут);
• · HWiNFO64 8.27-5755 – для мониторинга температур и визуального контроля всех параметров системы.

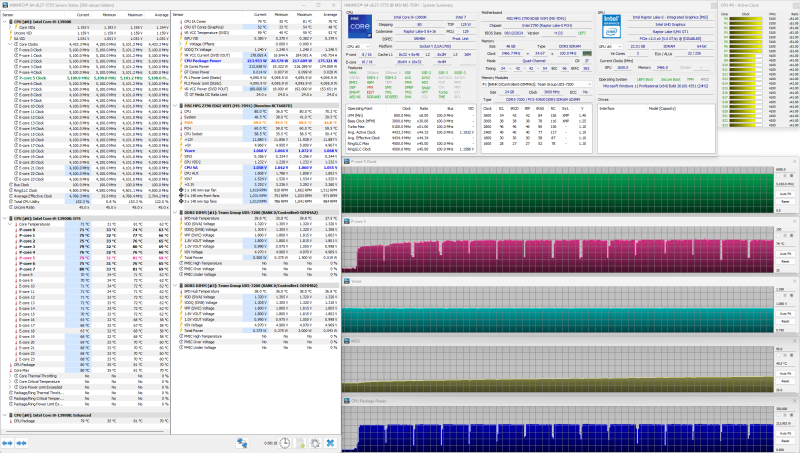

Снимок экрана мониторинга во время одного из циклов тестирования выглядит следующим образом.

Нагрузка на процессор создавалась двумя последовательными циклами Cinebench R23. На стабилизацию температуры CPU между циклами отводилось по 10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из восьми производительных ядер центрального процессора в пике нагрузки и в режиме простоя, а также средняя максимальная температура по всем таким ядрам. Кроме этого, в отдельной таблице будут приведены температуры всех производительных ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура колебалась в диапазоне 26,3–26,8 °C (дельта учитывалась в результатах).

Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м2. Уровень шума измерялся вне корпуса системного блока, когда источником шума в помещении являлась только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на подложке из вспененного полиэтилена. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно-комфортный (просьба не путать с низким!) уровень шума систем охлаждения при измерениях с такого расстояния находится около отметки 36 дБА. За условно-низкий уровень шума мы принимаем значение 33 дБА.

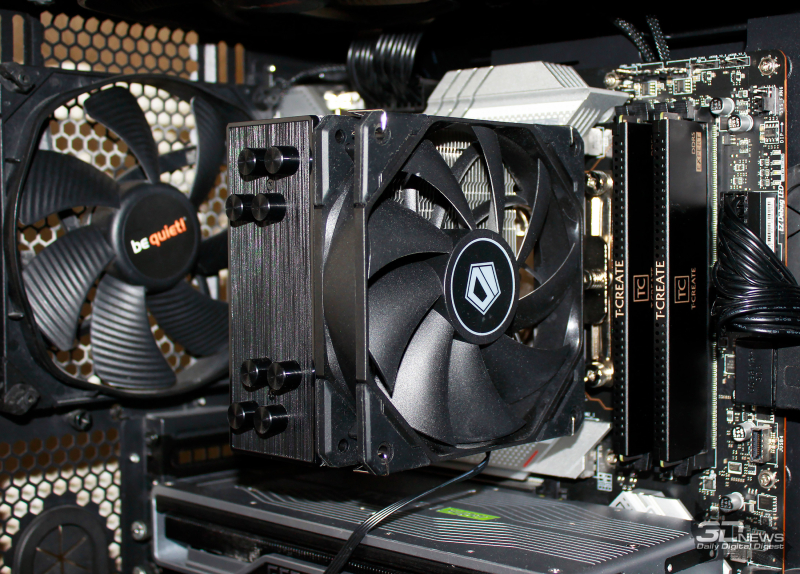

Для оценки эффективности охлаждения Arctic Freezer 36 A-RGB мы включили в тестирование кулер среднего ценового сегмента с таким же башенным радиатором на четырёх тепловых трубках, но с одним 120-мм вентилятором – ID-Cooling SE-224-XTS (1 750 ₽).

Добавим, что скорость вращения крыльчаток вентиляторов тестируемых систем охлаждения регулировалась в диапазоне от 800 об/мин до их максимума с шагом 100 или 200 об/мин с помощью специального контроллера, точность которого составляет ±10 об/мин.

Эффективность охлаждения

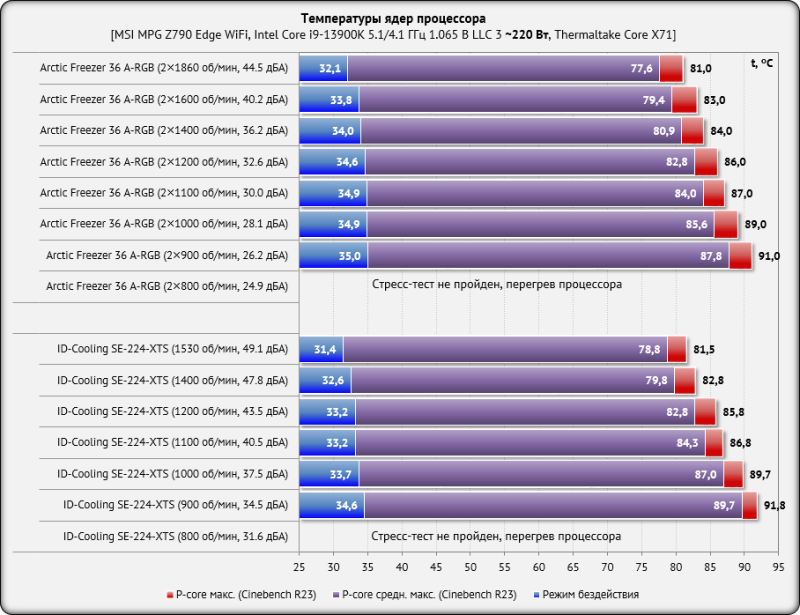

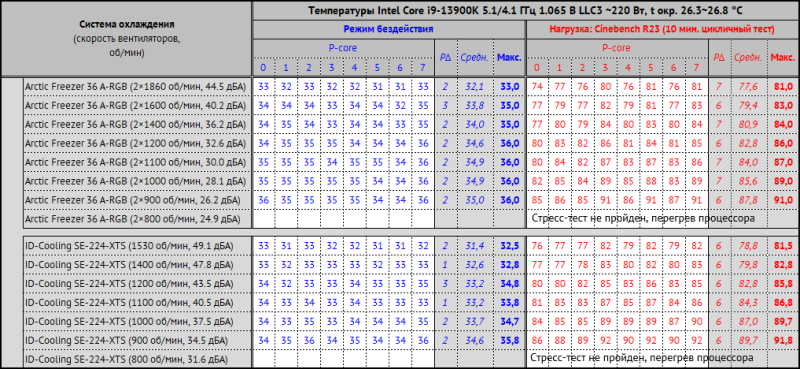

По первому впечатлению от результатов на диаграмме, двухвентиляторный Arctic Freezer 36 A-RGB ничего не выигрывает у вдвое более дешёвого ID-Cooling SE-224-XTS с одним вентилятором. Однако именно в этом случае такое впечатление обманчиво, поскольку уровень шума кулеров в сегодняшнем тестировании различается кардинально. Давайте попробуем сопоставить эффективность кулеров при одинаковом уровне шума.

На максимальной скорости своих вентиляторов 1860 об/мин Freezer 36 шумит на 44,5 дБА и охлаждает процессор до 81 градуса Цельсия в пике нагрузки, тогда как SE-224-XTS в границах этого уровня шума может работать только на 1200 об/мин (43,5 дБА) и охлаждает процессор на 4,8 градуса Цельсия хуже. При уровне шума около 40 дБА Arctic выигрывает у ID-Cooling почти 4 градуса Цельсия, и далее такая тенденция сохраняется. При этом оба кулера смогли обеспечить процессору стабильность только на скорости вентиляторов 900 об/мин и при практически одинаковой максимальной температуре (91,0 и 91,8 градуса Цельсия), однако Arctic Freezer 36 A-RGB добился этого при уровне шума на 8,3 дБА ниже, чем у ID-Cooling SE-224-XTS. Похоже, именно низкий уровень шума является главным козырем Freezer 36 A-RGB, но детальнее об этом чуть позже.

Следующим этапом оценки эффективности кулеров стала их проверка на частоте производительных ядер процессора 5,2 ГГц при повышении напряжения до 1,075-1,080 В.

Тепловыделение процессора, по данным HWiNFO64, возросло почти до 230 ватт, поэтому в таком режиме оба кулера тестировались только на максимальных оборотах своих штатных вентиляторов, а результаты представлены в виде скриншотов с полными данными мониторинга.

Arctic Freezer 36 A-RGB справился с этой задачей на 1 градус Цельсия хуже, чем ID-Cooling SE-224-XTS, но значительно более низкий уровень шума с лихвой компенсирует такую разницу в температурах.

Уровень шума

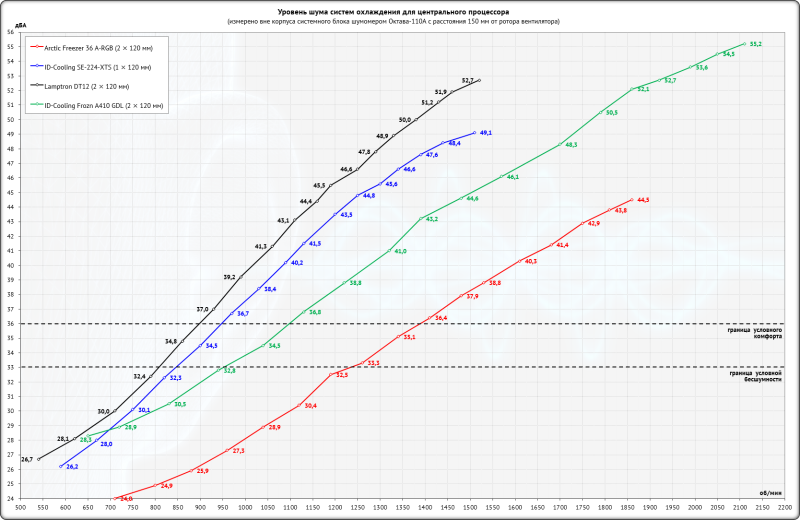

Для сравнения на график с уровнем шума мы включили результаты ещё двух однобашенных кулеров, которые оснащены двумя штатными 120-мм вентиляторами: Lamptron DT12 и ID-Cooling Frozn A410 GDL.

По уровню шума Arctic Freezer 36 A-RGB попросту уничтожил всех конкурентов, благодаря фирменным вентиляторам с закольцованной крыльчаткой, диаметр которой меньше стандартного на 4-5 мм. Преимущество Arctic настолько велико, что сравнивать его с другими кулерами даже как-то неудобно. На границе субъективного комфорта 36 дБА (с 15 см, напомним) вентиляторы Arctic могут работать на скорости 1380 об/мин, а в условно-тихом режиме они вращаются на 1230 об/мин – таких значений для 120-мм вентиляторов мы что-то не припомним. Даже фирменные Noctua или be quiet! демонстрировали более приземлённые показатели сочетания оборотов и уровня шума. Вибраций крыльчатки, треска подшипников или призвуков работы электродвигателей в вентиляторах Arctic не зафиксировано.

Резюме

Главное, можно сказать, доминирующее достоинство Arctic Freezer 36 A-RGB – очень низкий уровень шума пары штатных вентиляторов P12 PWM PST A-RGB. За это им можно простить и скромный воздушный поток, и низкое статическое давление, и даже фактическое отсутствие виброразвязки с радиатором. Именно благодаря низкому уровню шума Freezer 36 A-RGB выглядит интереснее конкурентов, пусть и по температурам процессора разницу видно не сразу. Кроме этого, кулер выглядит очень стильно и дорого, совместим со всеми актуальными платформами, комплектуется эффективной термопастой MX-6 и надёжно упакован. Из недостатков можем выделить только высокую стоимость – всё же за три с небольшим тысячи рублей уже можно приобрести двухбашенный кулер на шести тепловых трубках с более высокой эффективностью охлаждения.
