Обзор стоечного ИБП Ippon Innova RTB 3000

от admin

Серия Innova от Ippon объединяет устройства мощностью от 1000 до 3000 В·А с online-топологией и функцией преобразования частоты. ИБП рассчитан на монтаж в стойку, но легко превращается в «башню» благодаря поворотному дисплею

Модели RTB семейства Innova представляют собой однофазные источники бесперебойного питания online-топологии с полной мощностью вплоть до 3000 В·А, возможностью подключения внешних аккумуляторных модулей и опциональным управлением по SNMP. Эти ИБП отличаются от аналогичных устройств попроще функцией преобразования частоты и рассчитаны как на стоечную, так и на отдельно стоящую установку. Мы рассмотрим в обзоре флагман линейки — Innova RTB 3000.

Технические характеристики, цена

Герой обзора доступен в интернет-магазинах за сумму от 81 875 руб., а значит, относится к средней ценовой категории стоечных ИБП с полной мощностью 3000 В ·А. Активная мощность потребителей составляет 2700 Вт. Устройство укомплектовано шестью аккумуляторными батареями с емкостью 9 А·ч — как индивидуальной, так и общей в силу того, что батареи соединены последовательно.

Производитель IPPON
Модель Innova RTB 3000
Топология Online
Выход
Полная мощность, В ·А 3 000
Активная мощность, Вт 2 700
Напряжение, В 208/220/230/240
Стабильность напряжения ±1 %
Частота, Гц 50/60
Стабильность частоты ±0,1 Гц
Форма напряжения Чистая синусоида
Разъемы с питанием от АКБ

IEC320 С13 × 1;

IEC320 С19 × 1

КПД, % > 91
Вход
Число фаз 1
Напряжение, В 110–300
Частота, Гц 40–70
Разъем питания IEC320 С20 × 1
Батареи
Тип Свинцово-кислотные
Установленные 12 В/9 А·ч × 6
Время автономной работы при 50%-й нагрузке, мин 10,5
Время автономной работы при 100%-й нагрузке, мин 3,4
Время заряда, ч 4
Защита и фильтрация
От короткого замыкания Да
От перегрузки в линейном режиме Да
От перегрузки в режиме работы от АКБ Да
От глубокого разряда АКБ Н/И
Защита ЛВС Нет
От импульсного перенапряжения, Дж 810
Средства связи и управления
Коммуникационные интерфейсы

USB Type-B;

RS-232;

EPO/ROO;

слот для SNPM-карты

Физические характеристики и свойства
Габаритные размеры, мм 438 × 88 × 610
Масса нетто, кг 27,34
Охлаждение Активное
Уровень шума, дБ < 50
Степень защиты оболочки IP20
Розничная цена, руб. От 81 875 (market.yandex.ru)

Обзор стоечного ИБП Ippon Innova RTB 3000

Обзор стоечного ИБП Ippon Innova RTB 3000

Обзор стоечного ИБП Ippon Innova RTB 3000

Сенатор США потребовал разъяснений по связям главы Intel с китайским бизнесом

Обзор стоечного ИБП Ippon Innova RTB 3000

Ещё одна миссия NASA под угрозой срыва — потеряна связь с зондом для изучения полярных щелей Земли

ИБП рассчитан на входное напряжение от 110 до 300 В, а выходное напряжение регулируется в диапазоне 208–240 Вт. В свою очередь, выходная частота по умолчанию синхронизирована с питающей сетью при входе от 46 до 54 Гц (с расчетом на выход 50 Гц) или 56–64 Гц (при выходе 60 Гц). В режиме постоянной частоты Innova RTB 3000 выдает напряжение с частотой 50 или 60 Гц без переключения на питание от аккумуляторов, пока входная частота лежит в пределах 40–70 Гц. Впрочем, независимая регуляция частоты накладывает дополнительное ограничение на максимальную мощность потребителей: ее придется снизить на 40 %, то есть до 1620 Вт.

Напротив, в условиях стабильного питания можно воспользоваться экономичным режимом, который пропускает ток через байпас при соблюдении заданных границ отклонения напряжения от установленной величины: 10 или 15 %. Предусмотрен и режим ручного байпаса.

Внешний вид, комплект поставки

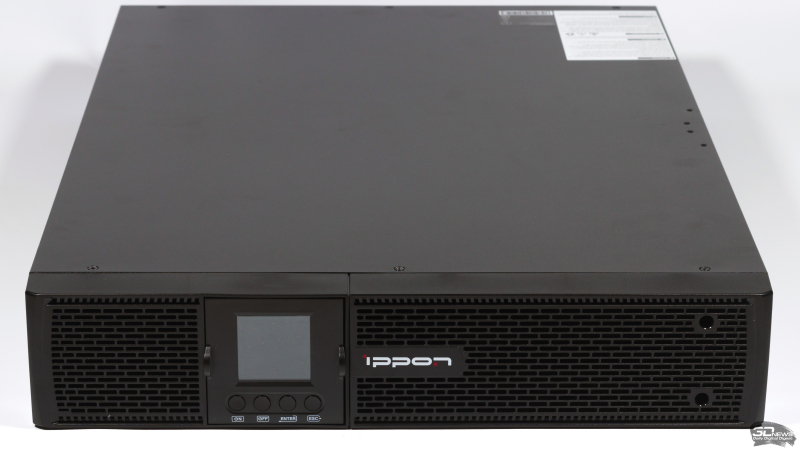

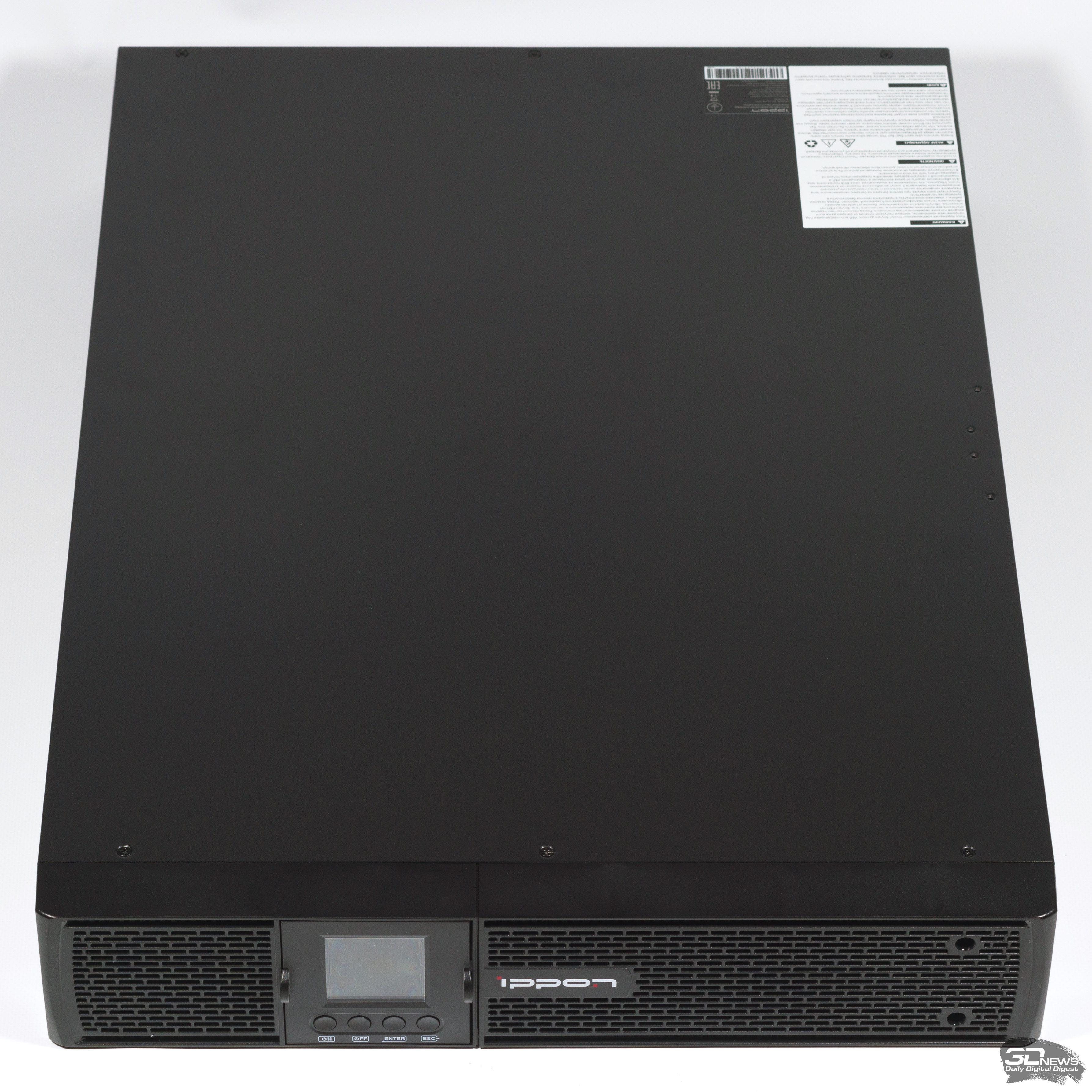

Габариты Innova RTB 3000 соответствуют двум юнитам 19-дюймовой стойки глубиной от 600 мм. К устройству прилагаются «уши» и комплект винтов, чтобы прикрепить их к корпусу, а вот монтажные рельсы придется докупить.

Обзор стоечного ИБП Ippon Innova RTB 3000

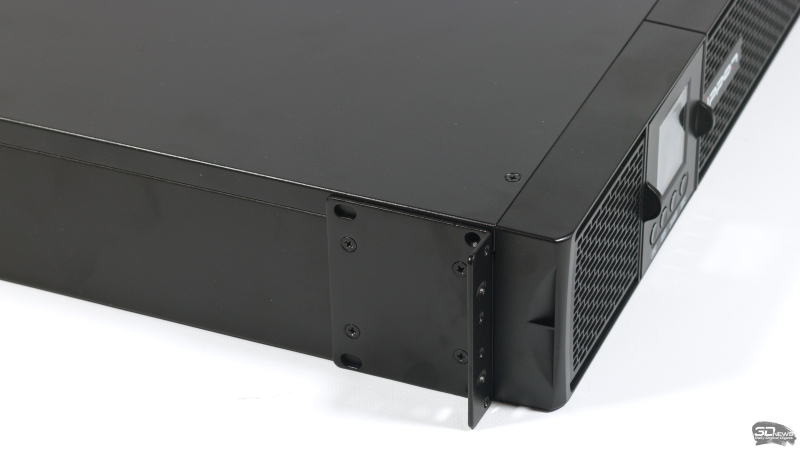

За счет массы свыше 27 кг ИБП устойчив и в вертикальной ориентации при обособленной установке, но лучше воспользоваться теми же «ушами» в качестве опор — для этого в крышке и нижней панели корпуса предусмотрен еще один набор резьбовых отверстий, — а незанятые отверстия скрыть комплектными заглушками.

Обзор стоечного ИБП Ippon Innova RTB 3000

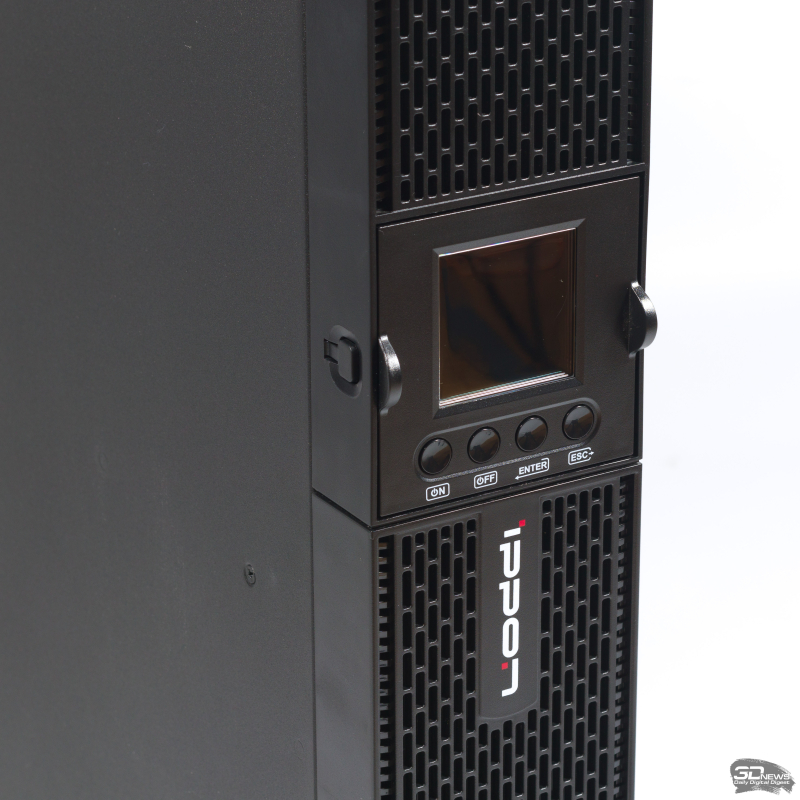

Фронтальная панель ИБП представляет собой вентиляционную решетку, разделенную на две части управляющим модулем. При вертикальной установке модуль можно извлечь, повернуть на 90° и вернуть на место в новом положении.

Click here to preview your posts with PRO themes ››

Обзор стоечного ИБП Ippon Innova RTB 3000

Устройства серии Innova RTB имеют такой же интерфейс пользователя, как отдельно стоящие ИБП семейства Innova TB. Экран демонстрирует основные рабочие параметры (режим работы, напряжение на входе и выходе, мощность нагрузки, заряд АКБ и т. д.), а с помощью четырех кнопок выполняются все настройки (такие как характеристики выходного напряжения, границы работы экономичного режима, включение преобразователя частоты и количество внешних батарейных блоков). Интерфейс также позволяет запустить тест АКБ и выключить звуковое предупреждение во время питания от батарей.

Обзор стоечного ИБП Ippon Innova RTB 3000

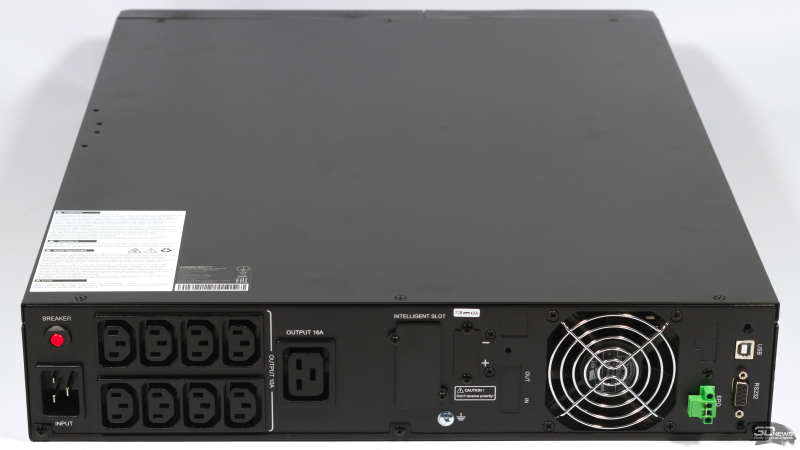

В соответствии со своей мощностью ИБП получает питание через разъем IEC С20, рассчитанный на ток 20 А. Вводной кабель защищен автоматическим выключателем. В свою очередь, потребителям выделены восемь розеток IEC C13 и одна C19.

Под крышкой на винтах скрывается разъем для подключения внешнего аккумуляторного модуля. Все представители семейства Innova RTB могут использовать вплоть до двух модулей емкостью 12 А·ч, соединенных цепочкой, но у каждой модели ИБП — в зависимости от мощности — своя версия модуля, поскольку они рассчитаны на разные напряжения постоянного тока. Так, Innova RTB 3000 необходимы модули с напряжением 72 В.

Для внешнего управления предусмотрен разъем USB, последовательный порт RS-232, клеммы дистанционного включения/выключения (EPO/ROO), а также «интеллектуальный» слот для опциональной SNMP-карты.

Обзор стоечного ИБП Ippon Innova RTB 3000

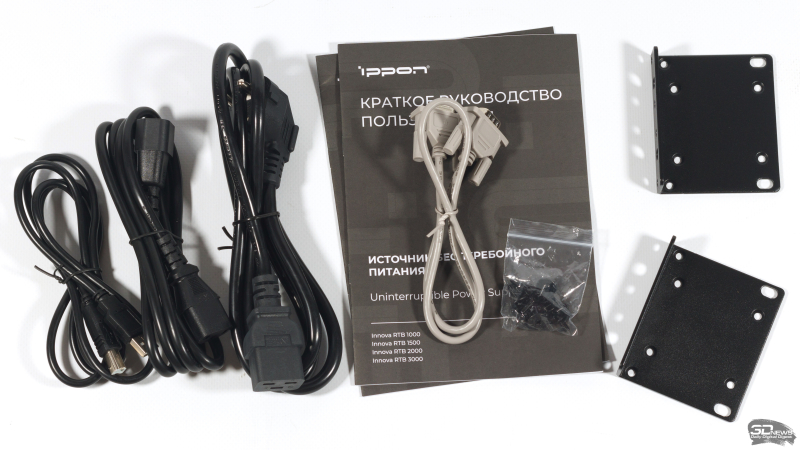

Помимо крепежных приспособлений, в коробке с Innova RTB 3000 мы нашли руководство пользователя, вводной кабель питания, один кабель для подключения потребителей, кабели USB и последовательного интерфейса.

Обзор стоечного ИБП Ippon Innova RTB 3000

Внутреннее устройство

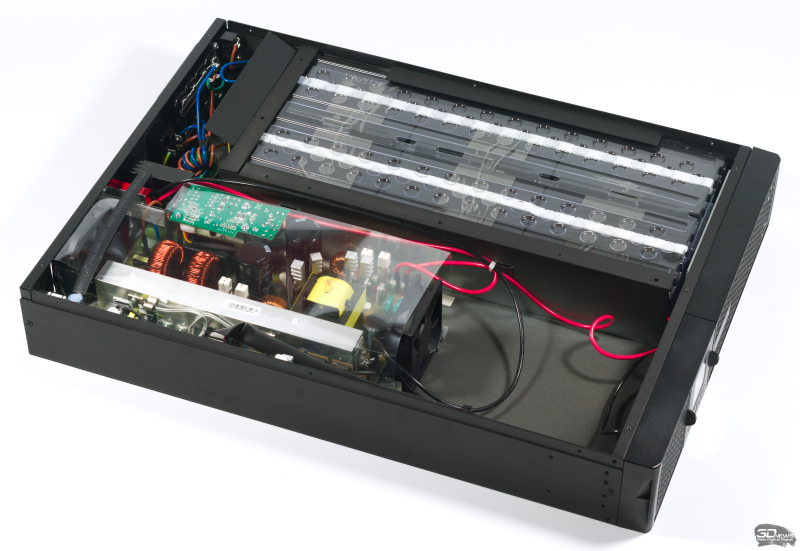

ИБП серии Innova RTB комплектуются свинцово-кислотными аккумуляторами. В старшей модели аккумуляторов шесть, и они соединены последовательно.

Обзор стоечного ИБП Ippon Innova RTB 3000

Блок электроники окружен воздуховодом, который продувают два вентилятора типоразмера 80 мм. Хотя ИБП работает субъективно тихо под небольшой нагрузкой, а паспортный уровень шума не превышает 50 дБ, измерить его при серьезной мощности потребителей мы не можем в связи с тем, что электронные нагрузки тестовой установки сами по себе шумят намного громче.

Обзор стоечного ИБП Ippon Innova RTB 3000

Программное обеспечение

При подключении к компьютеру по USB источник бесперебойного питания опознается операционной системой как батарея и передает уровень заряда АКБ без установки дополнительного драйвера или ПО. Более развитыми средствами мониторинга обладает фирменная программа Power Master+, доступная для операционных систем Windows, macOS и распространенных дистрибутивов Linux.

Интерфейс Power Master+ открывается в веб-браузере и демонстрирует основные рабочие параметры ИБП: характеристики напряжения на входе, выходе и блоке АКБ, мощность нагрузки и остаток заряда. Никаких настроек устройства в программе нет, но она позволяет выполнить тест батареи, настроить оповещения по электронной почте и сценарии реагирования на обрыв внешнего питания.

Обзор стоечного ИБП Ippon Innova RTB 3000

Обзор стоечного ИБП Ippon Innova RTB 3000

Обзор стоечного ИБП Ippon Innova RTB 3000

Обзор стоечного ИБП Ippon Innova RTB 3000

Обзор стоечного ИБП Ippon Innova RTB 3000

Обзор стоечного ИБП Ippon Innova RTB 3000

Обзор стоечного ИБП Ippon Innova RTB 3000

Обзор стоечного ИБП Ippon Innova RTB 3000

Результаты тестирования

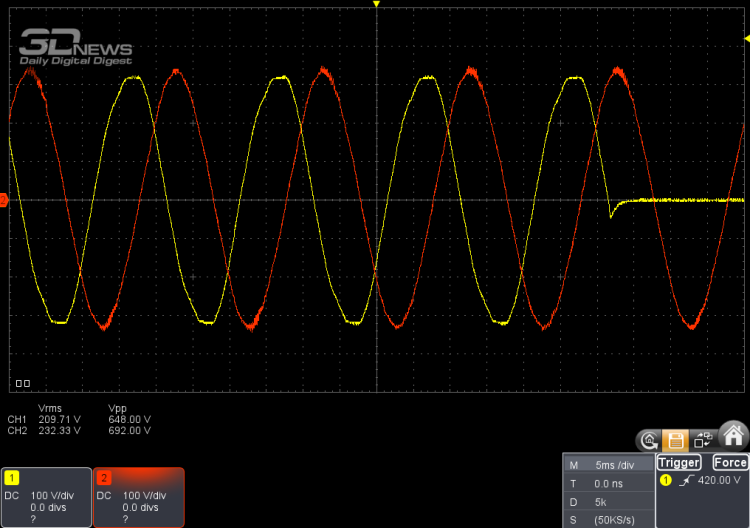

Под нагрузкой в 1400 Вт кривая напряжения на выходе Ippon Innova RTB 3000 имеет идеальную синусоидальную форму (даже лучше, чем в питающей сети) и совершенно не реагирует на отключение внешнего питания — что и требуется от ИБП с двойным преобразованием. Среднеквадратичная величина напряжения лишь незначительно отклоняется от установленных 230 В, как и его частота от эталонных 50 Гц в режиме постоянной частоты.

Обзор стоечного ИБП Ippon Innova RTB 3000

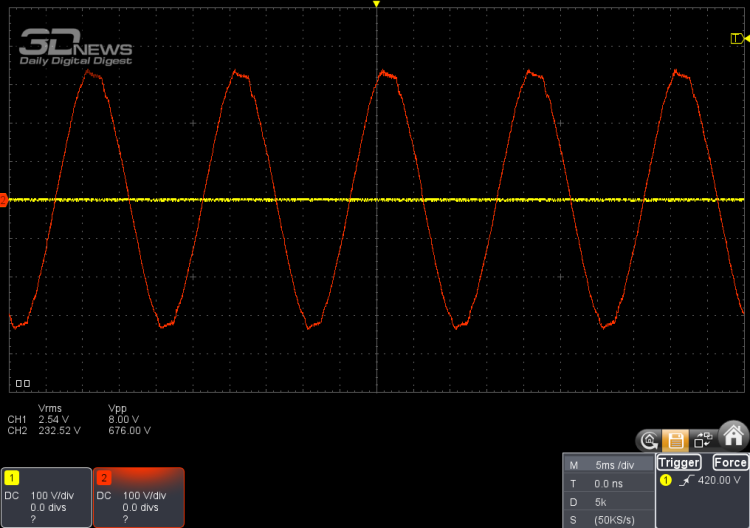

По мере истощения заряда во время питания от аккумуляторных батарей возникает небольшое и вполне приемлемое искажение гребней волны. Под такой же нагрузкой в 1400 Вт с коэффициентом мощности выше 0,95 Innova RTB 3000 продержался больше 7 минут на одном заряде АКБ — этого более чем достаточно для корректной остановки защищенного оборудования. Когда включен режим постоянной частоты, время автономной работы снижается до 3 мин.

Обзор стоечного ИБП Ippon Innova RTB 3000

Выводы

Ippon Innova RTB 3000 — представитель средней ценовой категории ИБП с полной мощностью 3000 В·А, рассчитанных на монтаж в серверную стойку. За стоимость от 81 тыс. руб. герой обзора предлагает девять выходных розеток (включая IEC C19), возможность расширения внешними батарейными модулями, установки SNMP-карты, а в первую очередь — функцию стабилизации частоты. Правда при выборе подходящей модели серии Innova RTB необходимо учитывать, что в режиме постоянной частоты снижается максимальная мощность нагрузки и время работы от АКБ. Переходный процесс при обрыве внешнего питания фактически отсутствует, а форма напряжения под нагрузкой приближена к синусоиде с эталонными параметрами. Наконец, Innova RTB можно превратить из стоечного в отдельно стоящий «башенный» ИБП благодаря поворотному блоку управления и универсальным крепежным элементам.
